Care sunt diferitele tipuri de țesături elastice?

Țesătura elastică vine în mai multe tipuri distincte, fiecare proiectat pentru cerințe specifice de performanță. Principalele categorii sunt Țesătură elastică din PVC, țesătură PTFE (politetrafluoretilenă), film ETFE (etilenă tetrafluoretilenă), țesătură HDPE și fibră de sticlă acoperită cu silicon . Printre acestea, țesătura elastică din PVC domină piața globală - reprezentând aproximativ 60-70% din toate instalațiile de membrane arhitecturale - datorită rentabilității, gamei largi de culori și performanței structurale fiabile în diverse climate. Înțelegerea fiecărui tip este esențială înainte de a vă angaja într-un proiect de structură tensionată, fie că este vorba despre un baldachin, un acoperiș de stadion sau o fațadă cu membrană cu deschidere lungă.

Țesătură elastică PVC : Standardul industriei

Țesătura de tracțiune din PVC este realizată prin acoperirea unei rețele de fire de poliester de bază - scrim - pe ambele părți cu pastă de clorură de polivinil. Rezultatul este o membrană compozită care combină rezistența la tracțiune a poliesterului țesut cu rezistența la intemperii, rezistența chimică și flexibilitatea estetică a PVC-ului. Panourile standard din țesătură de tracțiune din PVC au rezistențe la tracțiune variind de la 3.000 N/5 cm până la peste 10.000 N/5 cm , în funcție de numărul de fire și greutatea stratului de acoperire.

În termeni practici, o membrană PVC de gradul 6 (aproximativ 1.050 g/m²) este suficient de puternică pentru a suporta sarcini dinamice de zăpadă și vânt de 1,5–2,5 kPa fără deformare permanentă. Această capacitate de încărcare acoperă marea majoritate a arhitecturii comerciale și publice din climatele temperate.

Tratamente de suprafață pe țesături de tracțiune din PVC

Acoperirile brute din PVC atrag praful din aer și resturile organice, care pătează treptat membrana și reduc transmiterea luminii. Producătorii abordează acest lucru cu lacuri de finisare lac, lacuri acrilice, finisaje cu fluorură de poliviniliden (PVDF) și laminate PVDF/Tedlar. Se păstrează o membrană din PVC lăcuită cu PVDF peste 90% din luminozitatea sa albă inițială după 10 ani de expunere la exterior, comparativ cu aproximativ 70–75% pentru PVC netratat de aceeași greutate de bază. Pentru proiectele din apropierea zonelor industriale sau zonelor de coastă în care depunerea de sare și poluanți este intensă, specificarea unui strat de acoperire PVDF sau Tedlar adaugă aproximativ 8-15% la costul materialului, dar reduce dramatic frecvența de curățare de la două ori pe an la o dată la trei până la patru ani.

Durata de viață și reciclabilitatea țesăturii din PVC

O instalație de țesătură PVC bine specificată oferă de obicei o durată de viață de 15–25 de ani înainte ca degradarea acoperirii să compromită performanța la foc sau integritatea structurală. Membranele PVC scoase din uz pot fi reciclate prin mai multe programe europene de preluare — de exemplu, procesul Texyloop transformă membranele de poliester acoperite cu PVC utilizate înapoi în granulat de PVC virgin echivalent și recuperează stratul de poliester pentru reprocesare. Această abordare în buclă închisă reduce amprenta de carbon pe ciclul de viață cu aproximativ 30-40% în comparație cu eliminarea gropilor de gunoi.

Fibră de sticlă acoperită cu PTFE: opțiunea premium cu durată lungă de viață

Fibră de sticlă acoperită cu PTFE (politetrafluoretilenă) - adesea comercializată sub nume de marcă precum Tenara sau Sheerfill - reprezintă capătul superior al pieței de țesături elastice. Materialul de bază este fire țesute din fibră de sticlă, care este incombustibilă prin natură, iar stratul de PTFE oferă o suprafață inertă din punct de vedere chimic, cu frecare ultra-scăzută. Membranele PTFE au o durată de viață așteptată de 30-50 de ani , cu unele instalații notabile, cum ar fi Terminalul Haj din Jeddah (finalizat în 1981) depășind acum patru decenii de serviciu continuu.

Suprafața neporoasă din PTFE se autocurăță eficient: ploaia spală particulele din aer fără a lăsa pete. Valorile transmisiei luminii sunt de obicei cuprinse între 5% și 20%, oferind structurilor din PTFE o calitate luminoasă, difuză, fără strălucire. O limitare este costul - fibra de sticlă acoperită cu PTFE prețuri de obicei la de trei până la cinci ori costul pe metru pătrat al țesăturii standard din PVC — ceea ce îl face cel mai potrivit pentru structurile permanente emblematice, mai degrabă decât pentru instalațiile sezoniere sau temporare.

Performanța la foc este un avantaj cheie. PTFE/fibră de sticlă este clasificată ca necombustibilă în conformitate cu majoritatea codurilor naționale de construcție, ceea ce simplifică foarte mult autorizarea pentru spațiile publice închise, cum ar fi atriumurile comerciale, terminalele aeroporturilor și acoperișurile stadionelor.

Film ETFE: transparență și performanță ușoară

ETFE (etilen tetrafluoretilena) nu este din punct de vedere tehnic o țesătură, ci o peliculă de fluoropolimer termoplastic. Este inclusă în familia membranelor de tracțiune deoarece este tăiată, sudată și tensionată folosind principii structurale comparabile. Un singur strat de film ETFE cântărește doar 150-350 g/m² — aproximativ 1% din greutatea unui panou de sticlă echivalent — ceea ce reduce drastic cerințele de sarcină structurală primară și deschide posibilități de deschidere pe care sticla nu le poate realiza economic.

ETFE realizează valori ale transmisiei luminii de 90–95% pentru un singur strat , făcându-l alegerea preferată atunci când lumina naturală maximă este prioritatea designului. Centrul Național de Acvatic din Beijing („Cubul de apă”), finalizat pentru Jocurile Olimpice din 2008, a folosit peste 100.000 m² de panouri de pernă ETFE și rămâne unul dintre cele mai citate exemple de transluciditate și versatilitate structurală a materialului.

Filmul ETFE este de obicei instalat ca sisteme de perne umflate cu mai multe straturi, mai degrabă decât membrane tensionate simple. Presiunea aerului menținută între straturi asigură izolație (valori U de 1,5–2,8 W/m²K pentru sistemele cu două straturi) și rigiditate structurală. Cu toate acestea, sistemele de umflare mecanică necesită contracte de întreținere și compresoare de rezervă, adăugând complexitate operațională în comparație cu membranele statice din PVC sau PTFE.

Material de umbră HDPE: proiectat pentru control solar

Pânză de umbră din polietilenă de înaltă densitate (HDPE) ocupă o nișă distinctă în structurile țesăturii elastice. Spre deosebire de țesătura elastică din PVC sau membranele PTFE, țesătura de umbră HDPE este o structură deschisă sau tricotată concepută special pentru a bloca radiația solară, permițând în același timp mișcarea aerului. Țesăturile de nuanță HDPE sunt disponibile în factori de nuanță de la 30% la 95% , permițând calibrarea precisă a reducerii câștigului solar față de ventilația naturală.

Acest lucru face din HDPE materialul dominant pentru parcări, locuri de joacă, structuri agricole de umbră și zone de ospitalitate în aer liber în climat cald. Un copertina din HDPE cu un factor de umbră de 90% deasupra unei parcări din Dubai sau Phoenix poate reduce temperaturile suprafeței vehiculelor parcate cu 20–30°C în comparație cu asfaltul neumbrit, reducând semnificativ temperaturile interioare ale cabinei și încărcarea aerului condiționat. Rezistența la tracțiune a țesăturii HDPE este mai mică decât membranele arhitecturale acoperite - de obicei 1.500–4.500 N/5 cm - așa că proiectele structurale trebuie să țină cont de acest lucru atunci când se specifică rezistența la ridicarea vântului și la încărcarea zăpezii.

Țesătura de umbră HDPE este stabilizată la UV în timpul producției, iar materialele comerciale de calitate sunt transportate Stabilitate UV de 10 ani garantează . Structura poroasă deschisă face ca materialul să nu colecteze apa stătătoare, eliminând încărcăturile de bătaie care trebuie luate în considerare cu materialul elastic impermeabil din PVC în instalațiile cu pantă mică.

Fibră de sticlă acoperită cu silicon: aplicații de nișă la temperatură înaltă

Membranele din fibră de sticlă acoperite cu silicon sunt cel mai puțin obișnuit tip de țesătură de tracțiune în arhitectura generală, dar ocupă un rol critic în mediile de temperatură înaltă și de procesare a alimentelor. Învelișul din elastomer siliconic rămâne stabil -60°C până la 230°C continuu , cu vârfuri de scurtă durată tolerate până la 300°C. Această gamă termică depășește cu mult limitele operaționale ale țesăturii de tracțiune din PVC (de obicei evaluată la 70°C pentru funcționare continuă) și face din silicon/fibră de sticlă alegerea implicită pentru copertine peste cuptoare industriale, capace de turnătorie și zone de evacuare a căldurii din unitățile de producție.

Acoperirile de silicon sunt, de asemenea, sigure pentru alimente, non-toxice și rezistente la majoritatea acizilor, alcalinelor și agenților de curățare utilizați în producția de alimente. Aceste proprietăți au condus la adoptarea din ce în ce mai mare a structurilor de acoperișuri elastice peste piețele alimentare și unitățile de procesare, unde curățarea frecventă cu abur de înaltă presiune este de rutină. Compensația este costul: fibra de sticlă acoperită cu silicon este mult mai scumpă decât țesătura elastică PVC și chiar membranele PTFE în unele configurații.

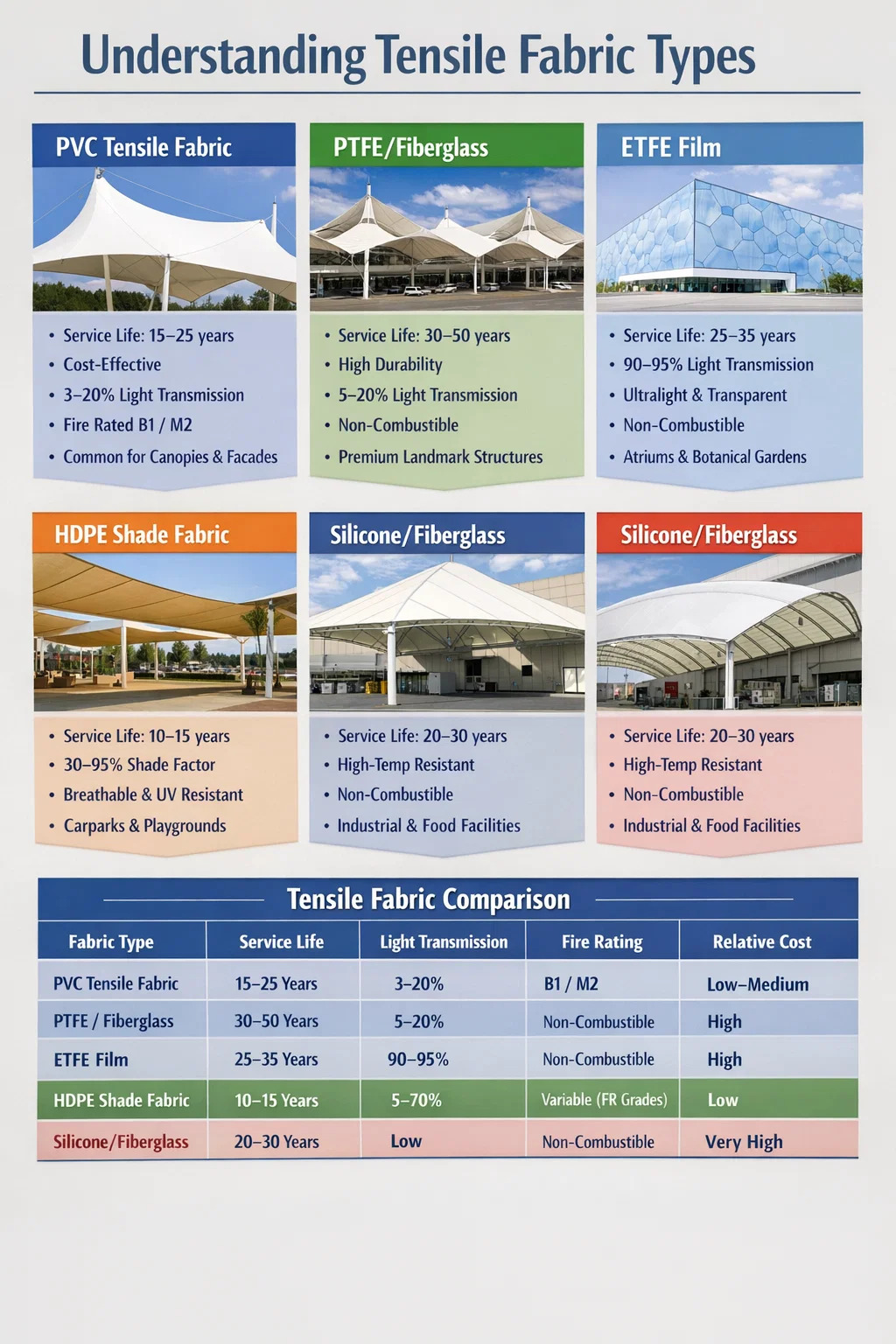

Comparație cap la cap a tuturor tipurilor de țesături elastice

Tabelul de mai jos rezumă performanța cheie și atributele comerciale ale fiecărui tip major de țesătură elastică pentru a ajuta la luarea deciziilor de specificații.

Cum diferă gradele de țesături elastice din PVC

Nu toate materialele elastice din PVC sunt la fel. Piața se împarte în grade de greutate - de obicei de la gradul 2 la gradul 9 - și în cadrul fiecărei clase, nivelurile de calitate variază semnificativ în funcție de construcția scrimului, formularea compusului PVC și tehnologia stratului superior. Iată cum se descompun notele cheie în aplicarea practică:

• Gradul 2–3 (400–600 g/m²): Săli de expoziție ușoare, corpioare temporare pentru evenimente, vele de umbră pe termen scurt. Rezistența la tracțiune de obicei 2.500–4.000 N/5 cm. Nu este recomandat pentru structuri permanente în zone cu vânt puternic.
• Gradul 5–6 (750–1.100 g/m²): Calul de bătaie al arhitecturii comerciale - copertine elastice, alei pietonale, adăposturi de tranzit și placarea fațadelor. Rezistenta la tractiune 5.000–7.500 N/5 cm. În mod obișnuit, o durată de viață de 15-20 de ani cu strat superior PVDF.
• Clasa 8–9 (1.200–1.600 g/m²): Acoperișuri de stadion, noduri de transport cu deschidere mare, fațade încordate care suportă presiuni ale vântului care depășesc 2 kPa. Rezistență la tracțiune 9.000–12.000 N/5 cm. Deseori specificat cu laminat Tedlar pentru rezistență maximă la intemperii și longevitate.

Contează și arhitectura scrim din interiorul PVC-ului. O țesătură simplă oferă o rezistență uniformă la tracțiune atât în ​​direcția de urzeală, cât și în direcția bătăturii - preferată pentru structurile cu membrane precomprimate biaxial. O țesătură leno sau o țesătură cu fire de inserție oferă o rezistență mai mare într-o direcție și este utilizată în aplicații de tracțiune unidirecționale, cum ar fi copertinele boltite.

Standarde de performanță la foc pentru țesături elastice

Performanța la foc este un factor de specificație nenegociabil pentru orice structură de tracțiune închisă sau semiînchisă. Standardele variază în funcție de regiune:

• Europa: Clasificarea reacției la foc EN 13501-1. Țesătura elastică din PVC cu tratament FR atinge de obicei Clasa B-s2, d0 sau Clasa C-s2, d0. PTFE și ETFE ating Clasa A2-s1, d0 (incombustibil).
• Franta: Sistem de clasificare M. Țesătura elastică din PVC cu tratament adecvat atinge M2 (ignifugă), care este necesar pentru spațiile publice acoperite de adunare.
• SUA: NFPA 701 și ASTM E84. Membranele PVC arhitecturale de calitate ating un indice de propagare a flăcării de clasa A (FSI ≤ 25).
• Australia/Noua Zeelandă: AS/NZS 1530.3. Țesătura de tracțiune din PVC utilizată în clădirile de asamblare din clasa 9 necesită de obicei un indice de aprindere ≤ 6 și un indice de propagare a flăcării ≤ 0.

Aditivii ignifugă în țesăturile elastice din PVC sunt încorporați în etapa de amestecare, nu aplicați ca acoperire de suprafață , ceea ce înseamnă că performanța FR nu scade după curățare sau abraziune. Aceasta este o distincție critică de verificat atunci când revizuiți fișele tehnice ale produsului - tratamentele FR aplicate la suprafață pe membranele bugetare se degradează în timp și își pierd conformitatea cu certificarea.

Caracteristicile acustice și termice ale tipurilor de țesături de tracțiune

Performanța acustică este adesea trecută cu vederea în timpul selecției materialelor, dar devine critică în spațiile publice acoperite. Țesătura de tracțiune din PVC este o suprafață reflectorizant - coeficienții de absorbție a sunetului (αw) variază de obicei între 0,05 și 0,15 - ceea ce înseamnă că zgomotul reverberant se acumulează în mediile acoperite cu membrană, cu excepția cazului în care sunt integrate căptușeli absorbante sau panouri acustice secundare. Echipele de proiectare a stadionului folosesc în mod regulat o căptușeală acustică secundară din țesătură elastică PVC perforată cu un strat de vată izolator pentru a reduce timpii de reverberație în tribunele acoperite de la 3-5 secunde la țintă 1,5-2 secunde pentru inteligibilitatea vorbirii.

Performanța termică a țesăturii de tracțiune PVC cu un singur strat este modestă. O membrană PVC standard de 900 g/m² are o valoare U de aproximativ 5,5–6,5 W/m²K , oferind o izolare minimă în sine. Sistemele PVC cu strat dublu cu un spațiu de aer sau umplutură cu izolație pot atinge valori U de 1,5–3,0 W/m²K, făcându-le viabile pentru spațiile închise sezonier. Sistemele de perne ETFE, prin contrast, ating valori U de 1,0–2,0 W/m²K cu sisteme cu două straturi și sub 1,0 W/m²K cu trei sau mai multe straturi plus umplutură cu argon.

Reflectanța solară este un alt factor termic. O țesătură elastică din PVC alb cu strat superior PVDF poate atinge valori de reflectanță solară de 0,65–0,75 (TSR), reducând substanțial câștigul de căldură solară sub copertina, comparativ cu opțiunile mai închise din PVC (TSR 0,10–0,30) sau acoperișuri metalice goale (TSR 0,20–0,40). Acesta este un avantaj semnificativ de eficiență energetică pentru spațiile de ospitalitate în aer liber care caută umbră fără acumulare excesivă de căldură.

Tehnologii de cusătură și îmbinare pentru țesături elastice din PVC

Integritatea structurală a unei membrane de tracțiune este la fel de fiabilă ca și cusăturile sale. Panourile din țesătură elastică din PVC sunt îmbinate prin două metode principale:

• Sudarea de înaltă frecvență (HF): Un câmp electromagnetic oscilează moleculele de PVC la linia de cusătură, generând căldură care fuzionează cele două straturi într-o legătură omogenă. Sudurile HF executate corect realizează rezistența cusăturii de 85–100% din membrana părinte , adică cusătura nu creează un punct slab structural. Acesta este standardul industrial pentru toate fabricile comerciale de țesături elastice din PVC.
• Sudarea cu aer cald: Un curent de aer încălzit (250–400°C) înmoaie suprafețele din PVC, care sunt apoi presate împreună sub presiunea rolei. Folosit pentru reparații la fața locului și geometrii curbe sau neregulate ale cusăturilor unde plăcile de sudură HF nu pot ajunge. Rezistența cusăturii este de obicei de 75-90% din materialul de bază.

Fibra de sticlă acoperită cu PTFE nu poate fi sudată HF deoarece baza din fibră de sticlă nu răspunde la excitația electromagnetică, iar acoperirea PTFE este stabilă termic și nefuzibil sub 327°C. În schimb, panourile PTFE sunt îmbinate mecanic folosind bare de strângere din oțel acoperite cu PTFE și îmbinări cu șuruburi, ceea ce necesită suprapuneri mai largi ale cusăturilor (de obicei 50-100 mm față de 15-25 mm pentru sudurile PVC HF) și adaugă complexitate de fabricație.

Terminarea marginii țesăturii elastice din PVC utilizează mai multe strategii: frânghie în canal (un cablu de oțel acoperit cu PVC încorporat într-un tiv sudat care se angajează într-un profil continuu de extrudare din aluminiu), frânghie cu șuruburi (un cordon rotund continuu de-a lungul perimetrului panoului) și conexiuni cu plăci și șuruburi pentru punctele de ancorare concentrate cu cea mai mare sarcină. Selectarea terminației marginii afectează atât detaliul vizual al instalației finite, cât și capacitatea maximă de transfer a sarcinii la fiecare ancora.

Alegerea materialului de tracțiune potrivit pentru proiectul dvs

Arborele de decizie pentru specificația țesăturii de tracțiune urmează, în general, această logică:

1. Bugetul și durata proiectului: Dacă durata de viață de proiectare este sub 20 de ani sau bugetul este limitat, țesătura elastică PVC cu strat de acoperire PVDF este aproape întotdeauna răspunsul corect. Pentru structurile de referință de 30 de ani, PTFE sau ETFE de înaltă calitate justifică prima.
2. Cerințe de lumină: Lumină naturală maximă? Specificați film ETFE. Lumină difuză controlată? PVC sau PTFE alb sau deschis la culoare. Excluderea solară cu ventilație? Țesătură HDPE umbră.
3. Cerințe de clasificare la incendiu: Verificați cerințele codului de construcție local pentru clasa de ocupare. Dacă clasificarea incombustibil este obligatorie (EN A2 sau echivalent), PTFE sau ETFE sunt singurele opțiuni de membrană. Dacă clasa B sau C este acceptabilă, materialul elastic din PVC cu tratament FR integral se califică.
4. Expunerea la mediu: Poluare ridicată sau expunere la sare de coastă? Prioritați stratul de finisare PVDF sau Tedlar pe PVC sau selectați PTFE pentru un aspect fără întreținere. Zona industrială cu temperaturi ridicate? Specificați fibră de sticlă acoperită cu silicon.
5. Lungimea structurală și sarcina: Pentru deschideri care depășesc 40–50 m și sarcini dinamice mari, analiza ingineriei structurale va determina selectarea greutății țesăturii. Lucrați devreme cu producătorul membranei pentru a confirma că calitatea de țesătură elastică PVC aleasă îndeplinește valorile de tensiune calculate la toate punctele de conectare.

Niciun tip de țesătură elastică nu domină toate aplicațiile. Cu toate acestea, pentru combinația dintre performanța structurală, versatilitatea designului, eficiența costurilor și caracteristicile practice de instalare, Țesătura elastică din PVC rămâne cel mai larg material aplicabil de pe piață , care deservește proiecte de la copertine temporare ale pieței până la acoperișuri permanente de mai multe mii de metri pătrați. Înțelegerea întregii game de tipuri – și unde țesăturile elastice din PVC se află în acel spectru – oferă designerilor și managerilor de proiect fundația pentru a lua decizii încrezătoare, la nivel de specificație, încă din primele etape de proiectare.
