Cum se instalează țesătură elastică: Ghid complet pas cu pas

Cum se instalează țesătură elastică: răspunsul direct

Instalarea țesăturii de tracțiune – în special Țesătură elastică din PVC — necesită o secvență structurată: pregătirea locului, ridicarea cadrului, derularea și poziționarea țesăturii, tensionarea marginilor și ancorarea finală. Procesul nu este doar despre strângerea materialului; implică o distribuție calculată a tensiunii pentru a preveni deformarea, afundarea sau defectarea prematură. Când este făcută corect, o structură de țesătură elastică PVC instalată corespunzător poate dura 15 până la 25 de ani cu întreținere minimă.

Indiferent dacă instalați o pânză de umbră peste o curte comercială, un baldachin extensibil pentru un loc de eveniment în aer liber sau un acoperiș cu membrană arhitecturală mare, principiile de bază ale instalării rămân aceleași. Acest ghid parcurge fiecare etapă în detaliu, astfel încât să aveți o referință de încredere de la început până la sfârșit.

Înțelegerea țesăturii elastice din PVC înainte de a instala

Înainte de a ridica un singur instrument, trebuie să înțelegeți materialul cu care lucrați. Țesătură elastică din PVC este un material textil tehnic acoperit realizat prin laminarea clorurii de polivinil (PVC) pe o rețea de bază din fire de poliester. Această construcție conferă materialului proprietățile sale cheie: rezistență ridicată la tracțiune, stabilitate dimensională la sarcină, rezistență la UV și impermeabilitate la apă.

Greutățile obișnuite ale țesăturilor de tracțiune din PVC utilizate în instalațiile arhitecturale și comerciale variază de la 650 g/m² până la 1.100 g/m² . Țesăturile mai ușoare de aproximativ 650–750 g/m² se potrivesc structurilor de umbră și adăposturilor temporare, în timp ce țesăturile mai grele, de 900–1.100 g/m², sunt folosite în acoperișurile permanente, copertinele stadionelor și structurile de tracțiune cu deschidere mare.

Proprietăți cheie care afectează instalarea

• Rezistența la tracțiune: de obicei 3.000–6.000 N/5cm în direcţiile de urzeală şi bătătură
• Rezistența la rupere: importantă pentru structurile încărcate de vânt
• Expansiune termică: PVC se dilată și se contractă cu temperatura, care trebuie luată în considerare la tensionare
• Acoperire de suprafață: unele țesături au straturi PVDF sau lac care afectează modul în care răspund la hardware-ul de prindere
• Cusături de sudură: rezistența cusăturii sudate din fabrică ar trebui să fie egală sau mai mare 80% din rezistența materialului de bază

Înțelegerea acestor proprietăți vă ajută să selectați feroneria de tensionare potrivită, să setați valorile corecte de pretensionare și să evitați suprasolicitarea materialului în timpul instalării.

Instrumente și materiale necesare pentru instalarea țesăturii elastice

Deținerea instrumentelor potrivite la fața locului înainte de începerea instalării economisește timp, reduce erorile și protejează atât materialul, cât și lucrătorii implicați. Mai jos este o listă cuprinzătoare a ceea ce veți avea nevoie pentru o instalare standard de țesătură elastică din PVC.

Pregătirea site-ului: pasul Cei mai mulți instalatori se grăbesc

Pregătirea slabă a șantierului este principala cauză a problemelor de instalare. Înainte ca materialul de tracțiune din PVC să ajungă la fața locului, cadrul structural sau punctele de ancorare trebuie să fie complet ridicate, verificate pentru nivel și nivel și confirmate pentru a se potrivi cu desenele de fabricație. Orice abatere mai mare decât ±5mm din dimensiunile de proiectare poate duce la o distribuție neuniformă a tensiunii pe panoul de material textil.

Lista de verificare înainte ca materialul să ajungă la fața locului

• Confirmați că toate elementele cadrului din oțel sau aluminiu sunt instalate, instalate și sudate sau înșurubate conform desenelor tehnice
• Verificați că bazele de beton sau bazele de ancorare au atins rezistența completă la întărire (de obicei 28 de zile pentru beton standard )
• Verificați dacă toate șinele keder sau feroneria de prindere sunt preinstalate pe cadru
• Măsurați dimensiunile diagonale ale deschiderii cadrului pentru a confirma că este pătrată - cele două diagonale ar trebui să fie în interior 10 mm unul de celălalt
• Curățați zona de sub și din jurul structurii de resturi, obiecte ascuțite sau orice ar putea prinde sau perfora materialul în timpul derulării
• Verificați prognoza meteo - nu începeți instalarea materialului dacă viteza vântului depășește 25 km/h sau dacă ploaia este iminentă
• Asigurați-vă că echipamentul de acces (schela, braț de ridicare sau platformă de lucru ridicată) este în poziție și verificat în condiții de siguranță

Un pas adesea trecut cu vederea este verificarea temperaturii în ziua instalării. Țesătura elastică din PVC ar trebui instalată în mod ideal atunci când temperaturile ambientale sunt între 10°C și 30°C . În condiții foarte reci, PVC-ul devine mai rigid și mai puțin flexibil, ceea ce face mai dificilă așezarea în șinele keder. În condiții foarte calde, materialul se relaxează și poate părea slăbit după instalare, odată ce se răcește.

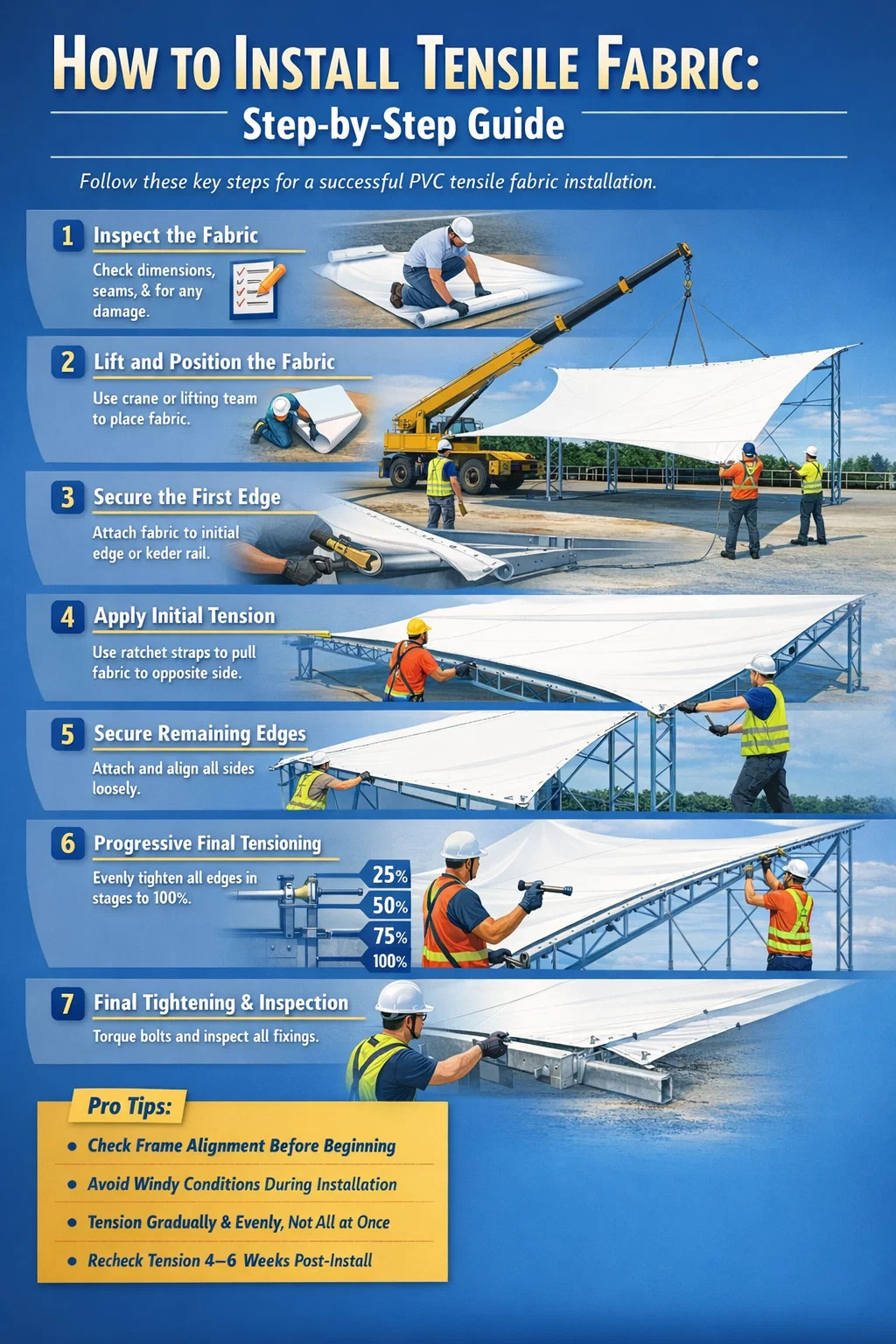

Proces de instalare pas cu pas pentru țesături elastice din PVC

Următoarea secvență se aplică majorității instalațiilor comerciale și arhitecturale de țesături elastice din PVC. Ajustați în funcție de sistemul specific de atașare a marginilor utilizat - șină keder, clemă de placă sau frânghie în canal.

Pasul 1 — Inspectați panoul textil înainte de derulare

Înainte de deschiderea rolei, verificați documentația de livrare pentru a confirma că panoul din material textil corespunde comenzii: dimensiunile corecte, calitatea materialului și locațiile cusăturii de sudură. Odată ce ruloul este deschis, așezați materialul pe o prelată curată sau pe un strat de protecție. Verificați dacă nu există daune legate de transport - tăieturi, urme de abraziune sau curele deformate. Verificați dacă toate accesoriile de colț, ochiurile sau marginile kederului sunt intacte și poziționate corect.

Nu trageți materialul pe teren accidentat. Chiar și un contact scurt cu betonul sau pietrișul poate deteriora stratul de PVC, compromițând rezistența UV și durabilitatea pe termen lung.

Pasul 2 — Ridicați și poziționați țesătura pe structură

Pentru panouri mici sub aproximativ 30 m², o echipă de patru până la șase lucrători poate ridica și poziționa manual materialul. Pentru panouri mai mari, este necesară o macara sau un manipulator telescopic cu bară de împrăștiere. Atașați curele de ridicare numai la punctele de ridicare desemnate - niciodată pe corpul materialului în sine.

Poziționați materialul deasupra structurii astfel încât cea mai lungă margine să se alinieze cu cel mai lung element structural. Acest lucru minimizează distanța pe care trebuie să o parcurgă fiecare margine pentru a ajunge la punctul său de atașare, reducând riscul de stres neuniform de manipulare în etapa următoare.

Pasul 3 - Asigurați prima margine

Începeți întotdeauna cu o margine fixă sau cu mișcare redusă - de obicei, o margine dreaptă de-a lungul unei grinzi de creastă sau a unui element structural primar. Pentru sistemele de șine keder, glisați frânghia keder sau bordura în canalul de aluminiu pornind de la un capăt și lucrând spre celălalt. Utilizați un ciocan de cauciuc și o unealtă de împingere cu muchii netede pentru a așeza talonul keder complet în fantă, fără a o distorsiona.

Pentru sistemele de prindere cu plăci, poziționați pliul de material sub placa de prindere, introduceți șuruburile strânse cu degetele și confirmați alinierea înainte de orice strângere finală. În această etapă, toate elementele de fixare ar trebui să fie strânse doar cu mâna - cuplul final vine mai târziu.

Pasul 4 — Aplicați tensiunea inițială pe marginea opusă

Cu prima margine asigurată, treceți la marginea opusă. Atașați curelele cu clichet sau dispozitivele de tragere la colțurile sau buclele de tensionare și trageți materialul spre punctul său de atașare. Scopul în această etapă nu este tensiunea finală - este pur și simplu acela de a elimina slăbiciunea în vrac, astfel încât materialul să se întindă pe structură.

În timp ce trageți, urmăriți suprafața materialului. Orice încrețitură diagonală sugerează că tracțiunea este neuniformă. Reglați direcția și magnitudinea tracțiunii pe fiecare curea în mod independent pentru a menține panoul de material textil drept. Odată ce marginea opusă ajunge la hardware-ul de atașare, fixați-o lejer - cleme strânse cu mâna sau talonul keder parțial introdus.

Pasul 5 — Asigurați marginile rămase

Cu două margini opuse atașate lejer, lucrați pe celelalte două margini folosind aceeași secvență: atașați, aliniați, trageți ușor și fixați ușor. Până la sfârșitul acestui pas, toate cele patru margini (sau toate marginile perimetrale pentru forme complexe) ar trebui să fie atașate lejer de structură. Țesătura va apărea în continuare oarecum slăbită - acest lucru este de așteptat și corect în această etapă.

Pasul 6 — Tensiunea finală progresivă

Aceasta este cea mai critică fază a întregii instalații. Tensarea finală trebuie aplicată treptat și uniform pe toate marginile simultan - nu margine cu margine. Metoda corectă este să lucrezi treceri incrementale : aplicați 25% din tensiunea țintei pe toate marginile, apoi 50%, apoi 75%, apoi 100%. Această abordare progresivă asigură că țesătura se întinde uniform pe întreaga sa zonă, fără concentrare a stresului în niciun punct.

Pentru sistemele de șine keder, tensionarea finală se realizează prin strângerea șuruburilor de tensionare sau a clemelor de întindere integrate în capacele de capăt ale șinei. Pentru sistemele de prindere cu plăci, șuruburile sunt strânse la valorile specificate ale cuplului - de obicei 25–40 Nm pentru șuruburi din inox M10, în funcție de specificațiile hardware.

Pe toată durata tensiunii, monitorizați în mod continuu suprafața materialului. Suprafața tensionată corect a unui panou din țesătură elastică din PVC ar trebui să fie:

• Fără riduri diagonale care trec pe panou
• Întins atunci când este apăsat ușor cu mâna, cu o deformare minimă
• Curbat în geometria dorită (anticlastic, sinclastic sau plat, pe design)
• Fără zone de strângere sau puncte plate care ar permite acumularea apei

Pasul 7 — Strângerea finală a șuruburilor și inspecția hardware-ului

Odată atinsă tensiunea maximă, ocoliți fiecare punct de fixare în mod sistematic și strângeți toate șuruburile la cuplul specificat. Folosiți o cheie dinamometrică calibrată - estimarea după simțire nu este acceptabilă pentru instalațiile structurale. Înregistrați valorile cuplului aplicat la fiecare punct de fixare pentru jurnalul de întreținere.

Verificați dacă talonul Keder este așezat complet și uniform în toate canalele șinei. Orice secțiune de sferă care nu este complet așezată va crea o concentrație de stres localizată care poate duce la ruperea marginii, în special sub încărcarea vântului.

Sisteme de fixare a țesăturilor tensibile: pe care să utilizați

Alegerea sistemului de fixare a marginilor afectează în mod semnificativ atât procesul de instalare, cât și performanța pe termen lung a structurii de tracțiune. Iată o defalcare a celor mai frecvente sisteme utilizate cu țesăturile elastice din PVC.

Pentru instalațiile comerciale și arhitecturale de țesături de tracțiune din PVC pe termen lung, sistemul de șine Keder este, în general, alegerea preferată, deoarece distribuie sarcinile de margine în mod continuu de-a lungul întregului perimetru, mai degrabă decât să concentreze stresul la punctele de fixare discrete. Acest lucru se traduce direct printr-o durată de viață mai lungă a materialului și un risc redus de rupere a marginilor.

Greșeli frecvente în timpul instalării țesăturii elastice și cum să le evitați

Chiar și echipele cu experiență de instalare fac erori care pot fi evitate. Înțelegerea celor mai frecvente greșeli economisește timp, bani și, eventual, panoul de material textil în sine.

Supratensionare

Tragerea țesăturii mai strânsă decât specificația de proiectare nu o face mai puternică - accelerează deformarea prin fluaj în stratul de PVC, subliniază cusăturile de sudură peste capacitatea lor de proiectare și supraîncarcă structura de susținere. Valorile de pretensionare de proiectare pentru țesăturile elastice din PVC arhitecturale se încadrează de obicei în intervalul de 1,5–3,0 kN/m . Lucrați întotdeauna din specificațiile de inginerie, nu după judecata vizuală.

Tensionarea câte o margine

Tensarea completă a unei margini înainte ca celelalte sunt atașate forțează ca singura margine să suporte toată sarcina inițială de pretensionare asimetric. Acest lucru distorsionează geometria țesăturii și creează tensiuni reziduale inegale. Atașați întotdeauna toate marginile liber înainte de a începe tensionarea finală și tensionați întotdeauna în treceri incrementale peste toate marginile.

Instalarea în vânt puternic

A Țesătură elastică din PVC panoul cu o suprafață de 50 m² acționează ca o velă mare în timpul vântului. La 30 km/h, sarcina dinamică pe un panou parțial securizat poate depăși capacitatea de deținere manuală a unei echipe de patru persoane. Accidentele de instalare legate de vânt sunt o cauză principală atât pentru deteriorarea țesăturilor, cât și pentru rănirea lucrătorilor pe șantierele structurilor de tracțiune.

Orientare incorectă a materialului

Majoritatea țesăturilor de tracțiune din PVC au proprietăți de tracțiune diferite în direcțiile de urzeală (longitudinale) și bătături (transversale). Proiectul de inginerie specifică direcția care trebuie aliniată cu traseul de sarcină primară. Instalarea țesăturii rotite la 90° față de orientarea sa de proiectare poate reduce semnificativ performanța structurală. Confirmați întotdeauna orientarea față de desenul de fabricație înainte de a fixa orice margine.

Omiterea verificării de retensionare

Țesătura elastică nouă din PVC trece printr-o perioadă de așternut în primele săptămâni după instalare. Firele de bază din poliester se așează ușor sub sarcină, iar materialul se va relaxa aproximativ 2–5% a valorii sale iniţiale de pretensiune. O verificare a retensionării și reglare la 4-6 săptămâni după instalare este o practică standard și ar trebui inclusă în fiecare contract de instalare.

Considerații speciale pentru structurile de țesături elastice din PVC cu deschidere mare

Structuri cu deschideri clare care depășesc 15 metri introduceți o complexitate suplimentară care depășește secvența standard de instalare descrisă mai sus.

Imbinare panouri si sudare pe teren

Țesătura elastică din PVC este fabricată de obicei în role 1,5 până la 5 metri lățime . Copertinele foarte mari necesită mai multe panouri pentru a fi sudate împreună din fabrică înainte de livrare. Pentru structurile extrem de mari în care panourile sudate în atelier sunt prea mari pentru a fi transportate, poate fi necesară sudarea pe teren folosind echipamente de sudare cu aer cald la fața locului. Sudurile pe teren necesită condiții controlate - temperatura, umiditatea și curățenia suprafeței afectează toate calitatea sudurii. O sudură PVC cu aer cald executată corespunzător realizează o rezistență de lipire de 90–95% din rezistența materialului de bază .

Cabluri de sprijin intermediare și margini de catenă

Structurile de tracțiune cu deschidere mare încorporează adesea cabluri catenare din oțel inoxidabil de-a lungul marginilor libere sau liniilor intermediare de sprijin. Interacțiunea dintre tensiunea cablului și tensiunea țesăturii necesită o ajustare coordonată în timpul instalării. Cablurile sunt pretensionate la valorile specificate folosind tenditori, iar tensiunea materialului este calibrată în raport cu geometria cablului. Acest lucru necesită supraveghere inginerească și nu este o sarcină pentru lucrătorii nepregătiți.

Instalare în etape pentru ansambluri cu mai multe panouri

Atunci când un acoperiș mare este format din mai multe panouri adiacente, instalarea trebuie să urmeze o secvență definită pentru a preveni deformarea panourilor finalizate prin tensionarea panourilor adiacente. De obicei, instalarea se desfășoară din centrul structurii spre exterior sau din punctul cel mai înalt în jos, în funcție de geometria structurii.

Lista de verificare a inspecției post-instalare

Odată ce instalarea este finalizată, efectuați o inspecție amănunțită înainte de a semna proiectul. Acest lucru protejează atât instalatorul, cât și clientul prin documentarea stării structurii la predare.

1. Parcurgeți întreg perimetrul și inspectați fiecare punct de fixare - scaunul keder, cuplul de strângere a șuruburilor plăcii sau așezarea frânghiei în canal
2. Verificați suprafața țesăturii de la nivelul solului pentru cute, zone de tensiune inegale sau distorsiuni vizibile
3. Inspectați toate cusăturile de sudură pentru delaminare sau barbotare - orice cusătură care poate fi decojită manual a eșuat și necesită reparații
4. Confirmați că toate punctele de drenaj și punctele joase din geometria țesăturii direcționează corect apa departe de structură
5. Verificați ca nicio margine a materialului să nu fie în contact direct cu oțelul sau muchii ascuțite care ar putea cauza abraziunea în timp
6. Fotografiați toate punctele de fixare și structura generală instalată pentru înregistrarea proiectului
7. Înregistrați toate valorile cuplului aplicat, materialele utilizate și condițiile ambientale în timpul instalării în fișierul de întreținere
8. Furnizați clientului instrucțiunile de îngrijire și întreținere ale producătorului pentru gradul specific de țesătură elastică PVC instalat

Program de întreținere pentru a vă proteja investiția în țesături elastice din PVC

Instalarea este începutul, nu sfârșitul lucrării. Un program de întreținere structurat prelungește în mod semnificativ durata de viață a structurilor de țesătură elastică. Tabelul de mai jos prezintă intervalele de întreținere recomandate pentru instalațiile comerciale de țesături elastice din PVC.

Utilizați numai soluții de curățare cu pH neutru, compatibile cu PVC pentru curățarea suprafețelor. Evitați mașinile de spălat cu înaltă presiune îndreptate către cusături de sudură sau feronerie de fixare - apa susținută la înaltă presiune poate forța apa sub clemele plăcilor și poate accelera coroziunea. O perie moale cu detergent neutru diluat, urmată de o clătire cu apă curată, este suficientă pentru curățarea de rutină.

Când să apelați un specialist: limitele instalării bricolajului țesăturii elastice

Nu orice proiect de țesătură elastică este potrivit pentru auto-instalare sau antreprenori generali fără experiență specifică. Următoarele situații necesită implicarea unui instalator specializat de structuri tensoare sau a unui inginer structural:

• Orice structură cu o deschidere liberă care depășește 10 metri
• Structuri în zone cu vânt puternic sau medii de coastă în care coroziunea și încărcarea vântului necesită intrări inginerești specifice
• Orice instalație care necesită sudarea pe teren a panourilor din țesătură elastică din PVC la fața locului
• Structuri peste spații publice, cum ar fi poteci, parcări, stadioane sau zone de tranzit unde defecțiunile structurale ar avea consecințe grave
• Proiecte care necesită certificare inginerească pentru aprobarea consiliului sau conformitatea cu autorizația de construire
• Orice lucrare de retensionare sau reparare în care documentația originală de instalare nu este disponibilă

Angajarea unui specialist pentru instalații complexe nu este doar despre calitate, ci este despre răspundere. Dacă o structură cedează și rănește pe cineva, absența unei documentații calificate de instalare și inginerie creează o expunere legală și de asigurare semnificativă pentru proprietarul clădirii.
